Làm Thế Nào Để Kết Nối PLC Với Máy Tính Qua Ethernet Hiệu Quả?

Đã đăng trên bởi trandu

Xem Nội Dung Bài Viết

Việc kết nối PLC với máy tính qua Ethernet là một trong những kỹ năng nền tảng và thiết yếu đối với bất kỳ kỹ sư tự động hóa, lập trình viên hoặc kỹ thuật viên bảo trì nào trong môi trường công nghiệp hiện đại. Phương pháp này không chỉ đơn thuần là việc kết nối vật lý hai thiết bị mà còn là việc xây dựng một cầu nối thông tin mạnh mẽ, cho phép người dùng lập trình, giám sát và điều khiển các hệ thống công nghiệp một cách linh hoạt và hiệu quả vượt trội. Bài viết này sẽ đi sâu vào từng khía cạnh của quá trình này, cung cấp một hướng dẫn toàn diện từ lý do cần kết nối, các chuẩn giao tiếp, chuẩn bị cần thiết, các bước thực hiện chi tiết, đến cách khắc phục sự cố và tối ưu hóa hiệu suất, giúp bạn tự tin thiết lập và duy trì một kết nối Ethernet ổn định giữa PLC và máy tính.

Có thể bạn quan tâm: Không Thể Cài Đặt Macos Trên Máy Tính Của Bạn: Nguyên Nhân & Giải Pháp

Quy Trình Nhanh: 5 Bước Kết Nối PLC Với Máy Tính Qua Ethernet

Để thiết lập kết nối Ethernet giữa PLC và máy tính, bạn có thể tham khảo quy trình nhanh dưới đây:

Tổng Quan Về Kết Nối Plc Với Máy Tính Qua Ethernet
Tổng Quan Về Kết Nối Plc Với Máy Tính Qua Ethernet

Có thể bạn quan tâm: Kết Nối Máy Tính Bảng Với Máy Chiếu Projector: Hướng Dẫn Từ A-z

  1. Chuẩn bị thiết bị và phần mềm: Đảm bảo có PLC có cổng Ethernet, máy tính với cổng Ethernet, cáp Ethernet phù hợp (thẳng hoặc chéo), switch (nếu cần), và cài đặt phần mềm lập trình PLC cùng driver cần thiết.
  2. Cấu hình địa chỉ IP cho PLC: Sử dụng phần mềm lập trình để thiết lập địa chỉ IP, Subnet Mask và Gateway (nếu có) cho cổng Ethernet của PLC, sau đó tải cấu hình này xuống PLC.
  3. Cấu hình địa chỉ IP cho máy tính: Đặt địa chỉ IP tĩnh cho card mạng Ethernet trên máy tính, đảm bảo địa chỉ này cùng dải mạng và Subnet Mask với PLC.
  4. Kiểm tra kết nối mạng bằng lệnh Ping: Mở Command Prompt trên máy tính và dùng lệnh ping [Địa chỉ IP của PLC] để xác minh khả năng giao tiếp giữa hai thiết bị.
  5. Thiết lập kết nối trong phần mềm lập trình PLC: Trong phần mềm lập trình, chọn phương thức kết nối Ethernet và nhập địa chỉ IP của PLC để thiết lập kết nối trực tuyến, cho phép lập trình và giám sát.

Tổng Quan Về Tầm Quan Trọng Của Kết Nối PLC Qua Ethernet

Trong bối cảnh Công nghiệp 4.0, PLC (Programmable Logic Controller) vẫn giữ vai trò trung tâm, hoạt động như “bộ não” điều khiển các quy trình tự động hóa phức tạp trong nhà máy. Máy tính, với sức mạnh xử lý và khả năng hiển thị giao diện người dùng, là công cụ không thể thiếu để tương tác với PLC, từ việc phát triển chương trình điều khiển đến giám sát hoạt động và thu thập dữ liệu sản xuất.

Giao thức Ethernet đã trở thành tiêu chuẩn vàng cho truyền thông công nghiệp, vượt trội hơn hẳn các giao thức nối tiếp truyền thống. Ethernet cho phép PLC và máy tính trao đổi dữ liệu qua mạng cục bộ (LAN) hoặc thậm chí qua mạng diện rộng (WAN) bằng cách sử dụng các chuẩn TCP/IP đã được chứng minh. Phương pháp này không chỉ mang lại tốc độ truyền tải dữ liệu vượt trội mà còn tăng cường tính linh hoạt, khả năng mở rộng và tích hợp vào các hệ thống quản lý sản xuất tổng thể (như SCADA, MES, ERP). Hiểu rõ và thành thạo việc kết nối PLC với máy tính qua Ethernet là chìa khóa để khai thác tối đa tiềm năng của các hệ thống tự động hóa hiện đại.

Lý Do Hàng Đầu Nên Kết Nối PLC Với Máy Tính Qua Ethernet

Khả năng kết nối PLC với máy tính qua giao thức Ethernet mang lại hàng loạt lợi ích chiến lược và vận hành, biến nó thành lựa chọn ưu tiên trong mọi ứng dụng công nghiệp hiện đại. Những ưu điểm này không chỉ tối ưu hóa quy trình làm việc mà còn nâng cao đáng kể hiệu suất và độ tin cậy của hệ thống.

Tốc Độ Truyền Dữ Liệu Vượt Trội

Ethernet cung cấp băng thông truyền dữ liệu lớn hơn đáng kể so với các giao thức nối tiếp cũ như RS-232, RS-485 hay thậm chí là Profibus DP. Với tốc độ có thể đạt từ 100 Mbps (Fast Ethernet) đến 1 Gbps (Gigabit Ethernet) và cao hơn, việc truyền tải lượng lớn dữ liệu trở nên nhanh chóng và hiệu quả. Điều này đặc biệt quan trọng khi cần:

  • Tải xuống hoặc tải lên chương trình PLC: Các chương trình điều khiển ngày càng phức tạp và lớn, tốc độ cao giúp giảm thời gian chết của dây chuyền sản xuất.
  • Thu thập dữ liệu thời gian thực: Dữ liệu cảm biến, thông số quá trình, và trạng thái thiết bị có thể được truyền về máy tính giám sát với độ trễ thấp, hỗ trợ ra quyết định kịp thời.
  • Cập nhật firmware hoặc cấu hình PLC: Đảm bảo quá trình diễn ra nhanh chóng, giảm thiểu rủi ro gián đoạn.

Khả Năng Kết Nối Linh Hoạt và Khoảng Cách Xa Hơn

Với cáp Ethernet Cat5e/Cat6 tiêu chuẩn, bạn có thể dễ dàng kết nối các thiết bị cách nhau lên đến 100 mét mà vẫn đảm bảo hiệu suất. Hơn nữa, với sự hỗ trợ của các thiết bị mạng như switch, router, hoặc việc triển khai cáp quang, khoảng cách kết nối có thể mở rộng lên đến hàng kilomet. Điều này cho phép:

  • Điều khiển và giám sát tập trung: Kỹ sư có thể quản lý nhiều PLC từ một phòng điều khiển trung tâm, thậm chí từ xa qua mạng VPN hoặc internet, tăng cường khả năng phản ứng và quản lý.
  • Giảm thiểu việc đi dây: Sử dụng hạ tầng mạng Ethernet sẵn có giúp đơn giản hóa việc đi dây, giảm chi phí lắp đặt và bảo trì.
  • Tích hợp dễ dàng vào hạ tầng mạng IT: Thúc đẩy sự hội tụ giữa mạng công nghệ vận hành (OT) và mạng công nghệ thông tin (IT).

Tính Tương Thích và Khả Năng Mở Rộng Cao

Ethernet là chuẩn mạng phổ biến nhất trên toàn cầu, được hỗ trợ bởi hầu hết các thiết bị máy tính, server và thiết bị mạng công nghiệp. Điều này tạo điều kiện thuận lợi cho việc:

  • Tích hợp PLC vào các hệ thống lớn: Dễ dàng kết nối với các hệ thống SCADA (Supervisory Control and Data Acquisition) để giám sát và điều khiển toàn diện, các hệ thống MES (Manufacturing Execution System) để quản lý sản xuất, hoặc thậm chí là ERP (Enterprise Resource Planning) để tích hợp dữ liệu kinh doanh.
  • Mở rộng hệ thống linh hoạt: Khi cần thêm PLC hoặc thiết bị công nghiệp khác, việc mở rộng mạng Ethernet chỉ cần bổ sung switch hoặc cấu hình thêm địa chỉ IP, không đòi hỏi thay đổi lớn về hạ tầng.
  • Đa dạng thiết bị từ nhiều nhà cung cấp: Khả năng tương thích rộng giúp bạn lựa chọn thiết bị từ nhiều nhà sản xuất khác nhau mà không lo ngại về vấn đề giao tiếp.

Đơn Giản Hóa Việc Khắc Phục Sự Cố và Bảo Trì

Mạng Ethernet cung cấp nhiều công cụ và phương pháp chuẩn đoán mạnh mẽ, giúp kỹ sư dễ dàng kiểm tra trạng thái kết nối và phát hiện lỗi.

  • Công cụ chuẩn đoán mạng: Các lệnh như ping, ipconfig, tracert trên máy tính, hoặc các chức năng chuẩn đoán tích hợp trong switch công nghiệp và phần mềm PLC giúp nhanh chóng xác định nguyên nhân gây mất kết nối hoặc giảm hiệu suất.
  • Truy cập từ xa: Khả năng truy cập PLC từ xa giúp kỹ sư có thể chẩn đoán và khắc phục sự cố mà không cần có mặt vật lý tại hiện trường, giảm thiểu thời gian ngừng hoạt động và chi phí di chuyển.
  • Giảm thời gian phản ứng: Phát hiện sớm và khắc phục nhanh chóng các vấn đề, nâng cao độ tin cậy và tính sẵn sàng của toàn bộ hệ thống tự động hóa.

Những lợi ích này làm cho việc kết nối PLC với máy tính qua Ethernet không chỉ là một phương pháp kết nối mà còn là một chiến lược quan trọng để nâng cao hiệu quả, tính linh hoạt và độ tin cậy của các hệ thống tự động hóa công nghiệp.

Các Chuẩn Giao Tiếp Ethernet Phổ Biến Trong Tự Động Hóa

Tại Sao Cần Kết Nối Plc Với Máy Tính Qua Ethernet?
Tại Sao Cần Kết Nối Plc Với Máy Tính Qua Ethernet?

Có thể bạn quan tâm: Hướng Dẫn Kết Nối Chromecast Với Máy Tính Chi Tiết

Trong môi trường tự động hóa công nghiệp, việc kết nối PLC với máy tính qua Ethernet không chỉ giới hạn ở giao thức Ethernet vật lý mà còn mở rộng đến các chuẩn giao tiếp ứng dụng chuyên biệt. Các chuẩn này được xây dựng trên nền tảng Ethernet/IP, mỗi loại được tối ưu hóa cho các yêu cầu khác nhau về tốc độ, đồng bộ hóa và khả năng tương thích với các thiết bị công nghiệp.

Ethernet/IP: Tiêu Chuẩn Mở Cho Tích Hợp Rộng Khắp

Ethernet/IP là một trong những giao thức Ethernet công nghiệp hàng đầu, được phát triển bởi Rockwell Automation (Allen-Bradley) và được quản lý bởi ODVA (Open DeviceNet Vendors Association). Điểm mạnh của Ethernet/IP là khả năng tích hợp công nghệ Internet Protocol (IP) với Common Industrial Protocol (CIP), tạo ra một giải pháp mạng thống nhất cho cả dữ liệu điều khiển (như tín hiệu I/O, trạng thái PLC) và thông tin cấp cao (như dữ liệu sản xuất, báo cáo).

Ethernet/IP hỗ trợ cả truyền thông thời gian thực và không thời gian thực, cho phép các thiết bị từ cảm biến, bộ truyền động, PLC đến các hệ thống HMI và SCADA giao tiếp mượt mà trong một mạng lưới duy nhất. Theo tài liệu kỹ thuật từ ODVA, “Ethernet/IP tận dụng các công nghệ Ethernet và TCP/IP tiêu chuẩn, cung cấp một nền tảng mạnh mẽ và quen thuộc cho các kỹ sư, đồng thời đảm bảo khả năng tương tác giữa các thiết bị của nhiều nhà sản xuất khác nhau.”

PROFINET: Giải Pháp Thời Gian Thực Từ Siemens

PROFINET là chuẩn Ethernet công nghiệp được phát triển bởi Siemens và được quản lý bởi PI (Profibus & Profinet International). Tương tự như Ethernet/IP, PROFINET cũng dựa trên Ethernet chuẩn nhưng được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe về thời gian thực trong các ứng dụng công nghiệp đòi hỏi độ chính xác cao.

PROFINET được chia thành các lớp khác nhau để đáp ứng các nhu cầu về thời gian:

  • PROFINET RT (Real-Time): Phù hợp cho hầu hết các ứng dụng tự động hóa, cung cấp thời gian chu kỳ nhanh chóng với độ trễ thấp.
  • PROFINET IRT (Isochronous Real-Time): Dành cho các ứng dụng cực kỳ nhạy cảm về thời gian như điều khiển chuyển động đồng bộ hóa, đảm bảo thời gian chu kỳ dưới 1ms với độ lệch jitter cực thấp.

PROFINET đặc biệt phổ biến trong các hệ thống sử dụng PLC Siemens S7 và các thiết bị Siemens khác, nhưng cũng được hỗ trợ bởi nhiều nhà sản xuất khác.

Modbus TCP/IP: Đơn Giản, Rộng Rãi và Hiệu Quả

Modbus TCP/IP là phiên bản Ethernet của giao thức Modbus cổ điển, một trong những giao thức truyền thông công nghiệp lâu đời và được sử dụng rộng rãi nhất trên thế giới. Modbus nổi tiếng với sự đơn giản, dễ triển khai và khả năng tương thích với rất nhiều nhà sản xuất thiết bị.

Modbus TCP/IP sử dụng TCP/IP trên cổng 502 để truyền các thông điệp Modbus, cho phép các thiết bị khác nhau trong mạng Ethernet trao đổi dữ liệu một cách trực tiếp. Theo tài liệu từ Schneider Electric, “Modbus TCP/IP là một giải pháp hiệu quả về chi phí và dễ dàng tích hợp, lý tưởng cho các ứng dụng không yêu cầu đồng bộ thời gian thực quá chặt chẽ, nhưng cần sự đáng tin cậy và khả năng tương tác cao.” Đây là lựa chọn tuyệt vời cho việc kết nối các thiết bị cũ hơn hoặc khi cần một giải pháp truyền thông cơ bản, mạnh mẽ.

EtherCAT: Tốc Độ Cực Cao Cho Điều Khiển Chính Xác

EtherCAT (Ethernet for Control Automation Technology) là một giao thức Ethernet công nghiệp tốc độ cực cao, được phát triển bởi Beckhoff Automation. Điểm đột phá của EtherCAT nằm ở cách xử lý dữ liệu: thay vì dừng lại ở mỗi thiết bị để giải mã và xử lý gói tin, EtherCAT xử lý dữ liệu “on the fly” (ngay lập tức) khi gói tin đi qua các nút mạng. Điều này loại bỏ đáng kể độ trễ truyền thống, giúp EtherCAT đạt được hiệu suất thời gian thực vượt trội.

Với khả năng đồng bộ hóa cực kỳ chính xác và thời gian chu kỳ rất ngắn (thường dưới vài trăm micro giây), EtherCAT lý tưởng cho các ứng dụng điều khiển chuyển động đa trục chính xác cao, robot công nghiệp và các hệ thống yêu cầu đồng bộ hóa nghiêm ngặt.

Việc lựa chọn chuẩn giao tiếp phù hợp phụ thuộc vào nhiều yếu tố như loại PLC bạn đang sử dụng, các thiết bị ngoại vi khác trong hệ thống, yêu cầu về tốc độ, khả năng thời gian thực và mức độ tương thích cần thiết. Một kỹ sư có kinh nghiệm sẽ đánh giá kỹ lưỡng các yếu tố này để đưa ra quyết định tối ưu.

Các Chuẩn Giao Tiếp Ethernet Phổ Biến Cho Plc
Các Chuẩn Giao Tiếp Ethernet Phổ Biến Cho Plc

Có thể bạn quan tâm: Làm Thế Nào Để Kiểm Tra Cấu Hình Máy Tính Trên Ubuntu?

Chuẩn Bị Kỹ Lưỡng Trước Khi Bắt Đầu Kết Nối

Để đảm bảo quá trình kết nối PLC với máy tính qua Ethernet diễn ra một cách suôn sẻ, an toàn và hiệu quả, việc chuẩn bị kỹ lưỡng các thiết bị và phần mềm là bước không thể bỏ qua. Việc này giúp giảm thiểu rủi ro, tiết kiệm thời gian và công sức trong quá trình triển khai.

Các Thiết Bị Phần Cứng Cần Thiết

Trước khi bắt tay vào cấu hình, hãy đảm bảo bạn đã tập hợp đầy đủ các vật tư và thiết bị sau:

  1. PLC (Programmable Logic Controller) có cổng Ethernet: Đây là thành phần cốt lõi của hệ thống. Hầu hết các dòng PLC hiện đại từ các nhà sản xuất như Siemens, Rockwell Automation, Mitsubishi, Omron, Schneider Electric đều tích hợp cổng Ethernet (thường là RJ45) cho mục đích lập trình và truyền thông. Hãy kiểm tra thông số kỹ thuật của PLC để xác nhận.
  2. Máy tính (PC/Laptop) có cổng Ethernet: Máy tính sẽ là công cụ chính để cài đặt phần mềm lập trình, cấu hình địa chỉ IP, tải chương trình và giám sát hoạt động của PLC. Đảm bảo cổng Ethernet trên máy tính của bạn hoạt động bình thường. Đối với laptop đời mới, nếu không có cổng Ethernet vật lý, bạn sẽ cần một bộ chuyển đổi USB sang Ethernet (USB-to-Ethernet adapter) chất lượng cao.
  3. Cáp Ethernet (RJ45):
    • Cáp thẳng (Straight-through cable): Đây là loại cáp phổ biến nhất, dùng để kết nối máy tính với một thiết bị mạng trung gian như switch, hoặc PLC với switch mạng.
    • Cáp chéo (Crossover cable): Theo truyền thống, cáp chéo được sử dụng để kết nối trực tiếp hai thiết bị cùng loại (ví dụ: máy tính với máy tính, hoặc máy tính với PLC) mà không thông qua switch. Tuy nhiên, hầu hết các card mạng Gigabit Ethernet hiện đại trên máy tính và cổng Ethernet của PLC đều có tính năng Auto-MDI/MDIX. Tính năng này cho phép card mạng tự động nhận diện loại cáp và điều chỉnh cấu hình dây bên trong, do đó, bạn có thể sử dụng cáp thẳng để kết nối trực tiếp PLC với máy tính mà vẫn hoạt động. Mặc dù vậy, nếu gặp sự cố kết nối, việc thử lại với một sợi cáp chéo hoặc một bộ chuyển đổi Auto-MDI/MDIX rời có thể giúp ích.
  4. Switch mạng (Network Switch) hoặc Router (Tùy chọn):
    • Switch mạng: Cần thiết nếu bạn muốn kết nối nhiều PLC, máy tính, HMI hoặc các thiết bị mạng công nghiệp khác vào cùng một mạng. Switch giúp tạo ra một mạng LAN để các thiết bị có thể giao tiếp với nhau.
    • Router: Được sử dụng khi bạn cần kết nối PLC với một mạng khác (ví dụ: mạng văn phòng) hoặc truy cập PLC từ xa qua Internet.
    • Lưu ý quan trọng: Đối với môi trường công nghiệp khắc nghiệt, nên ưu tiên sử dụng switch công nghiệp (Industrial Ethernet Switch). Các switch này được thiết kế để chịu được nhiệt độ khắc nghiệt, rung động, bụi bẩn và có khả năng chống nhiễu điện từ tốt hơn nhiều so với switch văn phòng thông thường, đảm bảo độ bền và độ tin cậy của hệ thống.

Kiểm Tra Phần Mềm Và Driver Hệ Thống

Ngoài phần cứng, việc chuẩn bị đầy đủ phần mềm cũng là một yếu tố then chốt:

  1. Phần mềm lập trình PLC (IDE): Mỗi hãng PLC có bộ phần mềm lập trình riêng biệt. Ví dụ:
    • Siemens: TIA Portal, SIMATIC Manager (Step 7 Classic).
    • Rockwell Automation: Studio 5000 Logix Designer, RSLogix 500.
    • Mitsubishi Electric: GX Works.
    • Omron: CX-Programmer.
    • Schneider Electric: EcoStruxure Machine Expert.
      Đảm bảo bạn đã cài đặt phiên bản phần mềm phù hợp và tương thích với model PLC của mình.

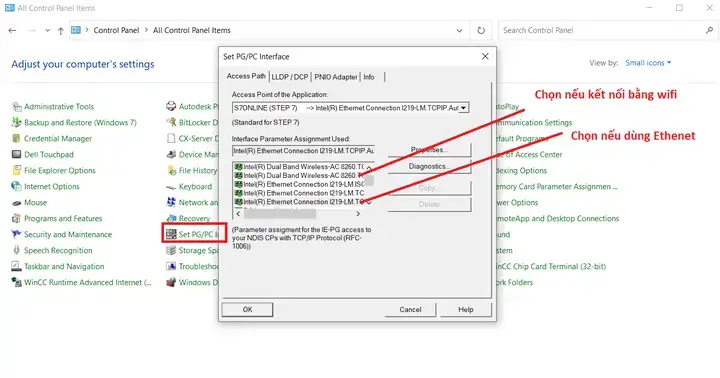

  2. Driver và Communication Tools: Một số phần mềm PLC hoặc nhà sản xuất có thể yêu cầu cài đặt thêm các driver chuyên dụng cho card mạng hoặc các công cụ giao tiếp riêng để phần mềm có thể nhận diện và tương tác với PLC qua Ethernet. Hãy luôn tham khảo tài liệu hướng dẫn sử dụng của PLC và phần mềm để cài đặt đầy đủ.
  3. Hệ điều hành máy tính: Đảm bảo hệ điều hành của bạn (Windows, Linux, macOS) được cập nhật lên phiên bản ổn định nhất và không có các xung đột phần mềm nào có thể ảnh hưởng đến hoạt động của card mạng Ethernet hoặc phần mềm lập trình PLC.
  4. Tường lửa và phần mềm diệt virus: Tường lửa của Windows Defender hoặc các phần mềm diệt virus của bên thứ ba có thể chặn các cổng truyền thông mà phần mềm lập trình PLC sử dụng để giao tiếp với PLC.
    • Cách khắc phục: Trong quá trình thiết lập ban đầu, bạn có thể tạm thời tắt tường lửa hoặc thêm các ngoại lệ (exception) cho phần mềm lập trình PLC và các cổng mạng liên quan (ví dụ: cổng 12000 cho Siemens TIA Portal, cổng 44818 cho Rockwell Ethernet/IP, cổng 502 cho Modbus TCP/IP) để đảm bảo kết nối không bị chặn. Sau khi kết nối thành công, hãy bật lại tường lửa và chỉ thêm các quy tắc cần thiết để duy trì an ninh.

Việc chuẩn bị kỹ lưỡng và kiểm tra chéo tất cả các thành phần này sẽ giúp bạn tránh được những lỗi cơ bản, giảm đáng kể thời gian khắc phục sự cố và đảm bảo quá trình kết nối PLC với máy tính qua Ethernet diễn ra một cách hiệu quả ngay từ đầu.

Các Bước Chi Tiết Để Kết Nối PLC Với Máy Tính Qua Ethernet

Sau khi hoàn tất việc chuẩn bị, quá trình kết nối PLC với máy tính qua Ethernet sẽ được thực hiện thông qua một chuỗi các bước cấu hình tuần tự trên cả PLC và máy tính. Mỗi bước đều yêu cầu sự chính xác để đảm bảo các thiết bị có thể giao tiếp thành công trên cùng một mạng.

1. Cấu Hình Địa Chỉ IP Cho PLC

Mỗi thiết bị trong mạng Ethernet cần có một địa chỉ IP (Internet Protocol) duy nhất để có thể được định danh và giao tiếp. Đây là bước quan trọng nhất để thiết lập kết nối.

  1. Truy cập phần mềm lập trình PLC: Khởi động phần mềm lập trình của hãng PLC bạn đang sử dụng (ví dụ: TIA Portal, Studio 5000, GX Works).
  2. Tìm kiếm thiết bị hoặc tạo dự án mới:
    • Nếu PLC chưa được cấu hình, bạn có thể cần tạo một dự án mới và thêm PLC vào cấu hình phần cứng.
    • Nếu PLC đã có chương trình, bạn có thể sử dụng chức năng “Online Access”, “Detect Device” hoặc “Accessible Devices” để tìm PLC trong mạng. Một số phần mềm cho phép bạn quét tìm các thiết bị Ethernet chưa có IP hoặc với IP mặc định.
  3. Thiết lập các thông số mạng Ethernet cho PLC:
    • Trong cấu hình phần cứng của PLC (hoặc qua giao diện online access), tìm đến phần cài đặt cho cổng Ethernet (thường được gọi là “Profinet interface” cho Siemens, “Ethernet/IP” cho Rockwell, v.v.).
    • Địa chỉ IP (IP Address): Nhập một địa chỉ IP duy nhất trong dải mạng mong muốn (ví dụ: 192.168.1.10). Địa chỉ này không được trùng với bất kỳ thiết bị nào khác trong mạng.
    • Mặt nạ mạng con (Subnet Mask): Thiết lập Subnet Mask (ví dụ: 255.255.255.0). Mặt nạ mạng con xác định phần nào của địa chỉ IP là địa chỉ mạng và phần nào là địa chỉ máy chủ.
    • Cổng mặc định (Gateway – tùy chọn): Địa chỉ Gateway chỉ cần thiết nếu PLC cần giao tiếp với các thiết bị ở mạng con khác (tức là ra khỏi mạng LAN hiện tại). Trong trường hợp kết nối trực tiếp PLC-PC hoặc qua một switch đơn giản, bạn có thể để trống hoặc đặt trùng với địa chỉ IP của PLC.
    • Tên thiết bị (Device Name – tùy chọn): Một số giao thức (như PROFINET) cho phép bạn gán tên cho thiết bị, giúp dễ dàng nhận diện hơn trong mạng.
  4. Tải cấu hình IP xuống PLC (Download to PLC): Sau khi nhập các thông số, bạn cần tải (download) cấu hình mạng này xuống PLC. Luôn đảm bảo PLC đang ở chế độ STOP hoặc tuân thủ hướng dẫn của nhà sản xuất để tránh gián đoạn hoạt động sản xuất. Sau khi tải xuống, PLC sẽ khởi động lại với địa chỉ IP mới.

2. Cấu Hình Địa Chỉ IP Cho Máy Tính

Máy tính của bạn cũng cần được cấu hình một địa chỉ IP trong cùng dải mạng với PLC để có thể thiết lập giao tiếp hai chiều.

  1. Mở cài đặt mạng trên máy tính:
    • Trên Windows: Nhấn tổ hợp phím Windows + R, gõ ncpa.cpl và nhấn Enter. Thao tác này sẽ mở cửa sổ “Network Connections”.
    • Trên Linux/macOS: Truy cập vào “Network Settings” hoặc “System Preferences” -> “Network”.
  2. Chọn Network Adapter: Chuột phải vào card mạng Ethernet mà bạn đang dùng để kết nối với PLC (thường là “Ethernet” hoặc “Local Area Connection”), sau đó chọn “Properties”.
  3. Cấu hình TCP/IP: Trong cửa sổ Properties, cuộn xuống và chọn “Internet Protocol Version 4 (TCP/IPv4)”, sau đó nhấn “Properties”.
  4. Thiết lập địa chỉ IP tĩnh:
    • Chọn tùy chọn “Use the following IP address”.
    • Địa chỉ IP (IP Address): Nhập một địa chỉ IP khác với PLC nhưng cùng dải mạng. Ví dụ, nếu PLC là 192.168.1.10, máy tính có thể là 192.168.1.11. Điều quan trọng là ba octet đầu tiên (192.168.1) phải giống nhau nếu Subnet Mask là 255.255.255.0.
    • Mặt nạ mạng con (Subnet Mask): Nhập 255.255.255.0. Mặt nạ mạng con này phải giống hệt với Subnet Mask bạn đã cấu hình cho PLC.
    • Cổng mặc định (Default Gateway): Trong trường hợp kết nối trực tiếp hoặc chỉ qua switch mà không có router, bạn có thể để trống hoặc đặt trùng với địa chỉ IP của máy tính (ví dụ: 192.168.1.11). Nếu có router và muốn truy cập internet, hãy đặt địa chỉ IP của router làm Gateway.
    • DNS Server (tùy chọn): Trong môi trường công nghiệp thường không cần, nhưng có thể cấu hình 8.8.8.8 (Google DNS) nếu cần truy cập tên miền.
  5. Nhấn “OK” để lưu tất cả cài đặt và đóng các cửa sổ cấu hình mạng.

3. Kiểm Tra Kết Nối Mạng Cơ Bản Bằng Lệnh Ping

Sau khi cấu hình địa chỉ IP cho cả PLC và máy tính, bước tiếp theo là xác minh rằng chúng có thể giao tiếp ở cấp độ mạng cơ bản.

  1. Mở Command Prompt (CMD) trên máy tính: Nhấn tổ hợp phím Windows + R, gõ cmd và nhấn Enter.
  2. Thực hiện lệnh Ping: Gõ lệnh ping [Địa chỉ IP của PLC] và nhấn Enter.
    • Ví dụ: ping 192.168.1.10
  3. Phân tích kết quả Ping:
    • Nếu thành công: Bạn sẽ nhận được phản hồi dạng “Reply from 192.168.1.10: bytes=32 time<1ms TTL=64”. Điều này cho thấy máy tính đã gửi gói tin thành công đến PLC và nhận được phản hồi. Kết nối mạng cơ bản đã được thiết lập.
    • Nếu thất bại: Bạn có thể nhận được “Request timed out” (Yêu cầu hết thời gian chờ) hoặc “Destination host unreachable” (Máy chủ đích không thể truy cập). Điều này chỉ ra có lỗi trong kết nối. Hãy quay lại kiểm tra lại cáp Ethernet, địa chỉ IP của cả hai thiết bị, cài đặt tường lửa trên máy tính, và trạng thái nguồn của PLC.

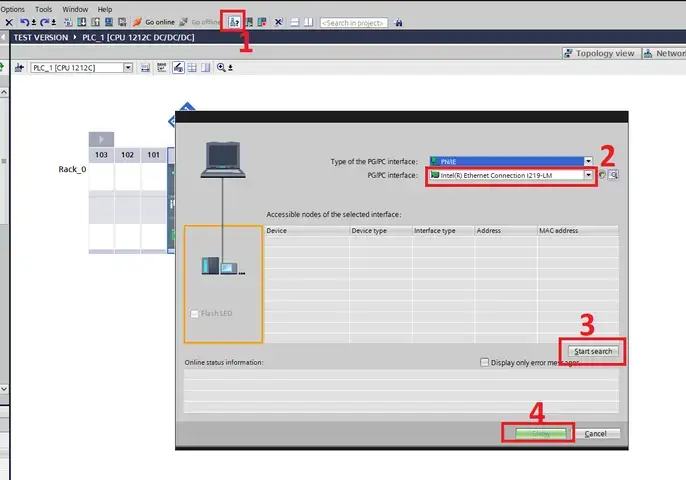

4. Thiết Lập Kết Nối Trong Phần Mềm Lập Trình PLC

Sau khi xác nhận kết nối mạng vật lý và IP thành công, bạn cần thiết lập kết nối trong phần mềm lập trình để bắt đầu làm việc với PLC.

  1. Trong phần mềm lập trình PLC: Tìm chức năng “Go Online”, “Connect to PLC”, “Establish Connection”, “Set PG/PC Interface”, hoặc các tùy chọn tương tự.
  2. Chọn loại kết nối và giao diện:
    • Chọn “Ethernet”, “TCP/IP” hoặc giao thức Ethernet công nghiệp cụ thể (ví dụ: “Profinet”, “Ethernet/IP Driver”) làm phương thức kết nối.
    • Chọn đúng card mạng Ethernet trên máy tính mà bạn đang sử dụng để kết nối với PLC.
  3. Nhập địa chỉ IP của PLC: Nhập địa chỉ IP mà bạn đã cấu hình cho PLC vào trường yêu cầu trong phần mềm.
  4. Thiết lập thông số kết nối bổ sung (nếu có): Một số phần mềm có thể yêu cầu thêm cổng (port number), tên thiết bị, hoặc các thông số bảo mật khác.
  5. Kết nối: Nhấn nút “Connect”, “Go Online” hoặc “Start Connection”. Nếu mọi cài đặt đều chính xác và mạng ổn định, phần mềm sẽ hiển thị trạng thái kết nối thành công với PLC. Lúc này, bạn có thể thực hiện các tác vụ như tải chương trình mới, giám sát trạng thái hoạt động của PLC, thay đổi cấu hình hoặc đọc/ghi dữ liệu.

Thực hiện đúng và tuần tự các bước này sẽ giúp bạn thiết lập một kênh truyền thông ổn định và đáng tin cậy giữa PLC và máy tính, là nền tảng cho mọi hoạt động lập trình, giám sát và điều khiển trong hệ thống tự động hóa.

Các Lỗi Thường Gặp Khi Kết Nối PLC Qua Ethernet Và Cách Khắc Phục

Trong quá trình kết nối PLC với máy tính qua Ethernet, việc gặp phải các sự cố là điều khá phổ biến, đặc biệt đối với những người mới. Việc hiểu rõ nguyên nhân và có phương pháp khắc phục hiệu quả sẽ giúp bạn nhanh chóng giải quyết vấn đề, giảm thiểu thời gian ngừng hoạt động của hệ thống.

1. Lỗi “Request Timed Out” Hoặc “Destination Host Unreachable” Khi Ping

Đây là một trong những lỗi phổ biến nhất, cho thấy máy tính không thể giao tiếp với PLC ở cấp độ mạng cơ bản.

  • Nguyên nhân chính:
    • Địa chỉ IP không đúng dải mạng hoặc trùng lặp: Địa chỉ IP của PLC và máy tính không thuộc cùng một subnet hoặc có hai thiết bị cùng sử dụng một địa chỉ IP.
    • Cáp Ethernet bị lỗi hoặc kết nối không chắc chắn: Cáp bị hỏng, đầu nối RJ45 bị lỏng, hoặc cắm sai cổng.
    • Tường lửa trên máy tính hoặc thiết bị mạng chặn kết nối: Windows Firewall, tường lửa của phần mềm diệt virus hoặc tường lửa của router có thể ngăn chặn gói tin.
    • PLC chưa được cấp nguồn hoặc cấu hình IP chưa được tải xuống: PLC không hoạt động hoặc chưa lưu cấu hình IP mới.
    • Card mạng trên máy tính bị vô hiệu hóa hoặc cấu hình sai: Driver card mạng lỗi thời, card mạng bị tắt.
  • Cách khắc phục chi tiết:
    • Kiểm tra và xác minh lại địa chỉ IP: Mở lại cài đặt mạng trên cả PLC và máy tính. Đảm bảo địa chỉ IP của cả hai thiết thiết bị nằm trong cùng một dải mạng và sử dụng Subnet Mask giống nhau (ví dụ: 192.168.1.x với 255.255.255.0). Sử dụng lệnh ipconfig trên máy tính để kiểm tra địa chỉ IP hiện tại. Đảm bảo không có địa chỉ IP nào bị trùng lặp trong mạng.
    • Kiểm tra cáp và kết nối vật lý: Thay thế sợi cáp Ethernet đang dùng bằng một sợi cáp mới đã được kiểm tra chất lượng. Đảm bảo cáp được cắm chặt vào cả cổng Ethernet của PLC và máy tính (hoặc switch). Kiểm tra đèn báo trạng thái trên cổng Ethernet của PLC và card mạng máy tính/switch; chúng phải sáng (thường là màu xanh lá hoặc cam) và có thể nhấp nháy để báo hiệu hoạt động. Nếu đang kết nối trực tiếp PLC-PC mà gặp lỗi, hãy thử dùng cáp chéo hoặc đảm bảo card mạng có tính năng Auto-MDI/MDIX.
    • Tắt tường lửa tạm thời: Vào “Windows Security” -> “Firewall & network protection” và tạm thời tắt tường lửa cho mạng đang kết nối. Nếu kết nối được sau khi tắt, bạn cần thêm quy tắc ngoại lệ (inbound/outbound rules) cho phần mềm lập trình PLC và các cổng TCP/UDP liên quan (tham khảo tài liệu của hãng PLC) để nó có thể hoạt động khi tường lửa được bật.
    • Kiểm tra nguồn PLC và trạng thái hoạt động: Đảm bảo PLC đã được cấp nguồn đầy đủ và hoạt động bình thường (đèn RUN/Power sáng). Nếu vừa cấu hình IP, đảm bảo cấu hình đã được tải xuống PLC và PLC đã khởi động lại hoàn toàn.
    • Kiểm tra card mạng máy tính: Trong “Network Connections”, đảm bảo card mạng Ethernet đang được bật (Enable) và không có biểu tượng chấm than màu vàng báo lỗi driver. Cập nhật driver card mạng lên phiên bản mới nhất từ trang web của nhà sản xuất máy tính.

2. Không Thể Tìm Thấy PLC Trong Phần Mềm Lập Trình Mặc Dù Ping Thành Công

Đôi khi, lệnh Ping thành công nhưng phần mềm lập trình PLC vẫn không thể “nhìn thấy” hoặc kết nối được với PLC.

  • Nguyên nhân chính:
    • Cài đặt driver hoặc công cụ giao tiếp bị thiếu hoặc lỗi thời: Phần mềm PLC cần các thành phần hỗ trợ để giao tiếp qua Ethernet.
    • Phần mềm lập trình không được cấu hình đúng giao diện mạng: Phần mềm đang cố gắng kết nối qua một card mạng khác hoặc giao thức sai.
    • Phiên bản phần mềm không tương thích với firmware của PLC: Có sự không khớp giữa phiên bản phần mềm lập trình và phiên bản firmware trên PLC.
    • Cổng truyền thông bị chặn: Mặc dù tường lửa có thể cho phép Ping (ICMP), nó vẫn có thể chặn các cổng TCP/UDP mà phần mềm PLC sử dụng.
  • Cách khắc phục chi tiết:
    • Cập nhật driver và phần mềm: Truy cập trang hỗ trợ của nhà sản xuất PLC để tải xuống và cài đặt tất cả các driver, gói dịch vụ và công cụ giao tiếp cần thiết. Đảm bảo phần mềm lập trình đang ở phiên bản mới nhất hoặc phiên bản được khuyến nghị tương thích với PLC của bạn.
    • Kiểm tra cài đặt giao tiếp trong phần mềm: Trong phần mềm lập trình PLC, tìm mục “Communication Settings”, “Set PG/PC Interface”, “Online Access”, hoặc tương tự. Đảm bảo bạn đã chọn đúng card mạng Ethernet trên máy tính và đúng giao thức Ethernet công nghiệp (ví dụ: Siemens TIA Portal cần chọn “PLCSIM” hoặc “Realtek PCIe GbE Family Controller” với giao thức “PN/IE”). Xác định xem phần mềm có yêu cầu cổng TCP/UDP cụ thể nào không và đảm bảo các cổng đó không bị chặn.
    • Kiểm tra tương thích firmware: Đối chiếu phiên bản firmware trên PLC với yêu cầu của phần mềm lập trình. Nếu không tương thích, bạn có thể cần cập nhật firmware cho PLC (lưu ý: việc này cần thực hiện rất cẩn thận theo hướng dẫn của nhà sản xuất để tránh làm hỏng PLC) hoặc sử dụng một phiên bản phần mềm lập trình phù hợp hơn.

3. Lỗi Khi Tải Chương Trình Xuống PLC

Quá trình tải chương trình từ máy tính xuống PLC bị lỗi, không hoàn thành, hoặc báo lỗi quyền.

  • Nguyên nhân chính:
    • PLC đang ở chế độ RUN và không cho phép tải xuống: Một số PLC yêu cầu phải ở chế độ STOP để tải chương trình mới hoặc thay đổi cấu hình quan trọng.
    • Xung đột địa chỉ IP hoặc cấu hình mạng không ổn định: Mặc dù Ping thành công, có thể có sự cố mạng ngắt quãng.
    • Bộ nhớ PLC không đủ hoặc bị lỗi: Chương trình quá lớn so với dung lượng bộ nhớ cho phép của PLC, hoặc bộ nhớ bị hỏng.
    • Cáp kết nối không ổn định hoặc nhiễu: Cáp bị hỏng hóc vật lý hoặc môi trường có nhiễu điện từ cao.
  • Cách khắc phục chi tiết:
    • Chuyển PLC sang chế độ STOP: Trước khi tải chương trình, hãy chuyển công tắc chế độ của PLC sang vị trí “STOP”. Sau khi tải xong, bạn có thể chuyển lại về “RUN”.
    • Kiểm tra lại Ping và cài đặt IP: Thực hiện lại lệnh Ping để đảm bảo kết nối mạng vẫn ổn định. Kiểm tra lại mọi cài đặt IP trên cả PLC và máy tính để loại trừ xung đột.
    • Kiểm tra dung lượng bộ nhớ PLC: Trong phần mềm lập trình, xem xét kích thước chương trình và so sánh với dung lượng bộ nhớ khả dụng của PLC. Nếu chương trình quá lớn, bạn cần tối ưu hóa mã lệnh hoặc nâng cấp PLC.
    • Kiểm tra cáp và môi trường: Thử thay cáp Ethernet khác. Đảm bảo cáp được định tuyến tránh xa các nguồn nhiễu điện từ mạnh (động cơ, biến tần). Trong môi trường công nghiệp, cân nhắc sử dụng cáp STP/FTP chống nhiễu.

4. Kết Nối Chập Chờn Hoặc Tốc Độ Chậm

Kết nối giữa PLC và máy tính không ổn định, thường xuyên bị ngắt quãng, hoặc quá trình truyền dữ liệu diễn ra chậm chạp một cách bất thường.

  • Nguyên nhân chính:
    • Nhiễu điện từ trong môi trường công nghiệp: Các thiết bị điện áp cao, động cơ, biến tần có thể gây nhiễu tín hiệu.
    • Cáp Ethernet chất lượng kém hoặc quá dài: Cáp không đạt chuẩn hoặc vượt quá giới hạn chiều dài 100 mét.
    • Sử dụng switch mạng không phù hợp: Switch văn phòng không đủ khả năng chống chịu môi trường khắc nghiệt.
    • Quá nhiều lưu lượng mạng hoặc xung đột trong mạng: Mạng bị quá tải do nhiều thiết bị truyền dữ liệu đồng thời, hoặc có lỗi vòng lặp mạng.
  • Cách khắc phục chi tiết:
    • Sử dụng cáp chống nhiễu và chất lượng cao: Đầu tư vào cáp Ethernet loại STP (Shielded Twisted Pair) hoặc FTP (Foiled Twisted Pair) với lớp vỏ bọc chống nhiễu. Đảm bảo cáp đạt chuẩn Cat5e hoặc Cat6.
    • Kiểm tra độ dài cáp và sử dụng thiết bị trung gian: Cáp Ethernet tiêu chuẩn có giới hạn 100 mét. Nếu cần khoảng cách xa hơn, hãy sử dụng switch mạng để mở rộng phân đoạn hoặc triển khai cáp quang cho những khoảng cách rất xa.
    • Sử dụng switch công nghiệp: Thay thế switch văn phòng bằng switch Ethernet công nghiệp. Các switch này được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng, chịu rung động, chống sốc và có khả năng chống nhiễu điện từ tốt hơn.
    • Tối ưu hóa và quản lý mạng:
      • Phân đoạn mạng (Network Segmentation/VLAN): Chia mạng lớn thành các mạng con nhỏ hơn (VLAN) để giảm lưu lượng broadcast và cô lập các sự cố. Ví dụ, tách riêng mạng điều khiển (OT) khỏi mạng thông tin (IT).
      • Kiểm tra vòng lặp mạng (Network Loop): Đảm bảo không có vòng lặp vật lý trong mạng (ví dụ: hai cổng của switch kết nối với nhau). Sử dụng các tính năng như STP (Spanning Tree Protocol) trên switch quản lý để ngăn chặn vòng lặp.
      • Giám sát lưu lượng mạng: Sử dụng các công cụ giám sát mạng (Network Monitor, Wireshark) để phân tích lưu lượng traffic, phát hiện gói tin lỗi, và xác định thiết bị nào đang gây ra tải mạng cao.

Việc hiểu rõ các nguyên nhân và áp dụng các biện pháp khắc phục này sẽ giúp bạn tự tin hơn khi thực hiện việc kết nối PLC với máy tính qua Ethernet và duy trì hệ thống tự động hóa hoạt động ổn định, hiệu quả.

Lời Khuyên và Lưu Ý Quan Trọng Để Tối Ưu Hóa Kết Nối Ethernet PLC

Việc thiết lập thành công kết nối Ethernet giữa PLC và máy tính chỉ là bước khởi đầu. Để đảm bảo hệ thống tự động hóa hoạt động ổn định, an toàn và dễ dàng quản lý trong dài hạn, có một số lời khuyên và lưu ý quan trọng mà bất kỳ kỹ sư nào cũng cần ghi nhớ và áp dụng.

1. Luôn Ghi Chép Lại Cấu Hình Mạng Chi Tiết

Tài liệu hóa là yếu tố then chốt trong mọi dự án kỹ thuật. Việc ghi chép lại mọi thông tin cấu hình mạng, bao gồm địa chỉ IP, Subnet Mask, Default Gateway (nếu có), tên thiết bị, và các thiết lập cổng (port) của từng PLC và máy tính trong mạng, là vô cùng quan trọng.

  • Lợi ích: Tài liệu hóa chi tiết giúp tiết kiệm thời gian đáng kể trong quá trình khắc phục sự cố, bảo trì hệ thống trong tương lai, và hỗ trợ các đồng nghiệp khác khi họ cần làm việc với hệ thống. Nó cũng là một phần thiết yếu của các tiêu chuẩn quản lý chất lượng như ISO 9001.

2. Ưu Tiên Sử Dụng Địa Chỉ IP Tĩnh Cho PLC

Mặc dù Dynamic Host Configuration Protocol (DHCP) có thể tiện lợi trong môi trường văn phòng, nhưng trong môi trường công nghiệp, việc gán địa chỉ IP tĩnh cho PLC là phương pháp được khuyến nghị mạnh mẽ.

  • Lý do: Địa chỉ IP tĩnh đảm bảo rằng PLC luôn có cùng một địa chỉ duy nhất, giúp các phần mềm lập trình, hệ thống SCADA, HMI và các thiết bị khác luôn tìm thấy nó một cách đáng tin cậy. Sự thay đổi địa chỉ IP động có thể gây ra gián đoạn kết nối, khó khăn trong việc kết nối lại và mất dữ liệu.

3. Tận Dụng Các Tính Năng Chẩn Đoán Mạng Có Sẵn

Các công cụ chẩn đoán mạng là “trợ thủ” đắc lực cho kỹ sư. Ngoài lệnh ping cơ bản, hãy làm quen với các công cụ khác:

  • ipconfig (trên Windows) hoặc ifconfig / ip addr (trên Linux): Để kiểm tra cấu hình mạng của máy tính.
  • tracert / traceroute: Để theo dõi đường đi của gói tin và xác định điểm tắc nghẽn.
  • netstat: Để xem các kết nối mạng đang hoạt động và các cổng đang mở.
  • Công cụ chẩn đoán trong phần mềm PLC: Hầu hết các phần mềm lập trình PLC đều có các chức năng “Online Diagnostics” hoặc “Module Information” để xem trạng thái kết nối, lỗi truyền thông, thống kê gói tin và các thông tin chi tiết khác về mạng PLC. Việc làm chủ các công cụ này giúp bạn nhanh chóng xác định và giải quyết vấn đề.

4. Đảm Bảo An Ninh Mạng Cho Hệ Thống PLC

Khi kết nối PLC vào mạng Ethernet, đặc biệt nếu mạng đó có kết nối với internet hoặc mạng doanh nghiệp, vấn đề an ninh mạng trở nên cực kỳ quan trọng. PLC và các thiết bị OT có thể trở thành mục tiêu của các cuộc tấn công mạng, gây ra thiệt hại nghiêm trọng.

  • Các biện pháp bảo mật cần xem xét:
    • Sử dụng tường lửa công nghiệp (Industrial Firewall): Để kiểm soát lưu lượng truy cập giữa mạng OT và mạng IT.
    • Phân đoạn mạng (Network Segmentation / Demilitarized Zone – DMZ): Tách biệt mạng OT (Operational Technology) khỏi mạng IT (Information Technology) để giới hạn khả năng truy cập từ bên ngoài.
    • Thay đổi mật khẩu mặc định: Luôn thay đổi mật khẩu mặc định của PLC và các thiết bị mạng công nghiệp.
    • Giới hạn quyền truy cập: Chỉ cho phép các máy tính và người dùng được ủy quyền mới có thể truy cập vào PLC. Sử dụng Access Control List (ACL) trên switch/router.
    • Cập nhật firmware thường xuyên: Các bản cập nhật thường bao gồm các vá lỗi bảo mật quan trọng.

5. Chọn Thiết Bị Mạng Phù Hợp Với Môi Trường Công Nghiệp

Không phải tất cả các thiết bị mạng Ethernet đều được tạo ra như nhau. Trong môi trường công nghiệp khắc nghiệt (nhiệt độ cao, bụi bẩn, rung động, nhiễu điện từ mạnh), việc sử dụng các thiết bị mạng được thiết kế đặc biệt cho công nghiệp là điều cần thiết.

  • Đặc điểm của thiết bị công nghiệp: Vỏ bọc chắc chắn (IP-rated), khả năng hoạt động ở dải nhiệt độ rộng, khả năng chống nhiễu điện từ (EMI/RFI), hỗ trợ gắn DIN-rail, và các tính năng dự phòng mạng như Ring Protocol (ví dụ: RSTP, MRP) để đảm bảo độ tin cậy. Việc này góp phần vào độ bền và tuổi thọ của hệ thống.

6. Sao Lưu Chương Trình PLC Thường Xuyên

Trước và sau khi thực hiện bất kỳ thay đổi nào đối với chương trình PLC hoặc khi thiết lập kết nối mới, hãy luôn tạo một bản sao lưu (backup) của chương trình PLC hiện tại.

  • Lợi ích: Điều này cung cấp một điểm khôi phục an toàn trong trường hợp có lỗi xảy ra hoặc khi cần quay về một phiên bản chương trình trước đó, giúp giảm thiểu rủi ro và thời gian chết.

Tuân thủ các lời khuyên và lưu ý quan trọng này không chỉ giúp quá trình kết nối PLC với máy tính qua Ethernet diễn ra thuận lợi mà còn góp phần xây dựng một hệ thống tự động hóa ổn định, an toàn, hiệu quả và dễ dàng quản lý trong dài hạn. Để tìm hiểu thêm các thủ thuật máy tính, lập trình và các kiến thức công nghệ chuyên sâu, bạn có thể truy cập vào Trần Du.

Tối Ưu Hóa Hiệu Suất Kết Nối Ethernet Cho PLC

Sau khi đã thiết lập thành công việc kết nối PLC với máy tính qua Ethernet, bước tiếp theo là liên tục tối ưu hóa hiệu suất để đảm bảo hệ thống hoạt động mượt mà, đáng tin cậy và đạt được hiệu quả cao nhất. Một kết nối Ethernet được tối ưu không chỉ giúp truyền dữ liệu nhanh chóng mà còn giảm thiểu độ trễ, tăng cường tính ổn định của toàn bộ hệ thống điều khiển và nâng cao khả năng phản ứng.

1. Sử Dụng Cáp Và Thiết Bị Mạng Chất Lượng Cao Chuyên Dụng

Chất lượng của cáp Ethernet và các thiết bị mạng đóng vai trò cực kỳ quan trọng trong việc truyền tín hiệu ổn định, đặc biệt trong môi trường công nghiệp khắc nghiệt.

  • Cáp Ethernet: Trong môi trường có nhiều nguồn nhiễu điện từ (EMI) như động cơ, biến tần, và các thiết bị điện áp cao, việc sử dụng cáp FTP (Foiled Twisted Pair) hoặc STP (Shielded Twisted Pair) là rất cần thiết. Những loại cáp này có lớp vỏ bọc chống nhiễu, giúp bảo vệ tín hiệu khỏi bị suy giảm và đảm bảo tính toàn vẹn của dữ liệu. Luôn chọn cáp đạt chuẩn Cat5e hoặc Cat6 để đảm bảo băng thông và hiệu suất tốt.
  • Switch mạng công nghiệp: Thay vì dùng switch văn phòng, hãy ưu tiên các switch mạng công nghiệp. Các switch này thường có khả năng chống rung, chống sốc, hoạt động ở dải nhiệt độ rộng (ví dụ: -40°C đến 75°C), và hỗ trợ các tính năng tiên tiến như QoS (Quality of Service) để ưu tiên lưu lượng điều khiển quan trọng, hoặc các giao thức dự phòng như Rapid Spanning Tree Protocol (RSTP) hay Media Redundancy Protocol (MRP) để đảm bảo không có điểm lỗi duy nhất.

2. Quản Lý Địa Chỉ IP Và Subnet Một Cách Khoa Học

Một sơ đồ địa chỉ IP được quản lý tốt sẽ giúp mạng hoạt động hiệu quả, dễ dàng khắc phục sự cố và mở rộng trong tương lai.

  • Tránh chồng chéo IP: Luôn đảm bảo mỗi thiết bị có một địa chỉ IP duy nhất. Sử dụng tài liệu hóa chi tiết (như đã đề cập ở trên) để theo dõi.
  • Phân chia mạng con (Subnetting / VLAN): Chia mạng lớn thành các mạng con nhỏ hơn hoặc sử dụng Virtual LAN (VLAN) để giảm lưu lượng broadcast và tăng cường an ninh. Ví dụ, bạn có thể tách riêng mạng cho các thiết bị điều khiển (PLC, HMI) và mạng cho các máy tính giám sát hoặc mạng doanh nghiệp. Điều này giúp giảm tải cho các thiết bị mạng, cải thiện thời gian phản hồi cho các thông điệp quan trọng và hạn chế tác động của sự cố mạng cục bộ.

3. Tối Ưu Hóa Cài Đặt Giao Thức Ethernet Công Nghiệp

Tùy thuộc vào loại giao thức Ethernet công nghiệp bạn đang sử dụng (Ethernet/IP, PROFINET, Modbus TCP/IP, EtherCAT), có thể có các cài đặt tối ưu hóa riêng biệt mà bạn cần cấu hình.

  • PROFINET: Cấu hình các lớp thời gian thực (RT, IRT) phù hợp với yêu cầu của ứng dụng. Ví dụ, đối với điều khiển chuyển động, IRT là bắt buộc để đảm bảo độ trễ thấp nhất.
  • Ethernet/IP: Quản lý các kết nối CIP (Common Industrial Protocol) một cách hiệu quả, cấu hình kích thước gói tin và thời gian chu kỳ (RPI – Requested Packet Interval) để tối ưu hóa việc truyền dữ liệu.
  • Modbus TCP/IP: Đảm bảo thời gian chờ (timeout) và số lần thử lại (retries) được cấu hình phù hợp để tránh mất kết nối do độ trễ nhỏ trong mạng.
    Luôn tham khảo tài liệu của nhà sản xuất PLC và giao thức để biết các khuyến nghị cài đặt cụ thể.

4. Giám Sát Lưu Lượng Mạng Thường Xuyên

Sử dụng các công cụ giám sát mạng (Network Monitor, Packet Sniffer như Wireshark) để phân tích lưu lượng traffic giữa PLC và máy tính.

  • Lợi ích: Điều này giúp bạn phát hiện các gói tin bị lỗi, lưu lượng mạng quá tải, các thiết bị gây nhiễu, hoặc các kết nối không mong muốn. Việc giám sát định kỳ giúp xác định sớm các vấn đề tiềm ẩn và chủ động khắc phục trước khi chúng ảnh hưởng đến hoạt động sản xuất, từ đó tăng cường sự ổn định và hiệu suất của hệ thống.

5. Cập Nhật Firmware Và Phần Mềm Định Kỳ

Đảm bảo rằng firmware của PLC và phần mềm lập trình trên máy tính luôn được cập nhật lên phiên bản mới nhất từ nhà sản xuất.

  • Lý do: Các bản cập nhật thường bao gồm các cải tiến về hiệu suất, sửa lỗi (bug fixes), và vá lỗ hổng bảo mật quan trọng. Điều này giúp tối ưu hóa hoạt động của hệ thống và tăng cường độ tin cậy của việc kết nối PLC với máy tính qua Ethernet.
  • Lưu ý: Luôn sao lưu cấu hình và chương trình PLC trước khi thực hiện bất kỳ bản cập nhật firmware nào, và thực hiện việc cập nhật theo đúng hướng dẫn của nhà sản xuất.

Việc áp dụng các biện pháp tối ưu hóa này không chỉ giúp nâng cao hiệu suất truyền thông giữa PLC và máy tính mà còn tăng cường sự ổn định, bền bỉ và an toàn của toàn bộ hệ thống tự động hóa công nghiệp.

Việc kết nối PLC với máy tính qua Ethernet là một kỹ năng nền tảng và thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực tự động hóa công nghiệp. Từ việc chuẩn bị kỹ lưỡng các thiết bị và phần mềm, cấu hình địa chỉ IP chính xác cho cả PLC và máy tính, đến việc kiểm tra kết nối mạng và giải quyết các lỗi phổ biến, mỗi bước đều đóng vai trò quan trọng trong việc thiết lập một kênh truyền thông ổn định và hiệu quả. Nắm vững quy trình này không chỉ giúp bạn thực hiện công việc lập trình và giám sát một cách thuận lợi mà còn mở ra cánh cửa cho các ứng dụng công nghiệp 4.0 tiên tiến, nơi dữ liệu được trao đổi nhanh chóng và đáng tin cậy giữa các thiết bị thông minh. Bằng cách áp dụng các lời khuyên và lưu ý quan trọng về bảo mật, tài liệu hóa và tối ưu hóa hiệu suất, bạn sẽ xây dựng được một hệ thống điều khiển tự động hóa mạnh mẽ, an toàn và bền bỉ. Hãy tiếp tục khám phá các thủ thuật công nghệ khác và kiến thức chuyên sâu tại Trần Du để nâng cao năng lực của mình trong lĩnh vực tự động hóa và công nghệ.
